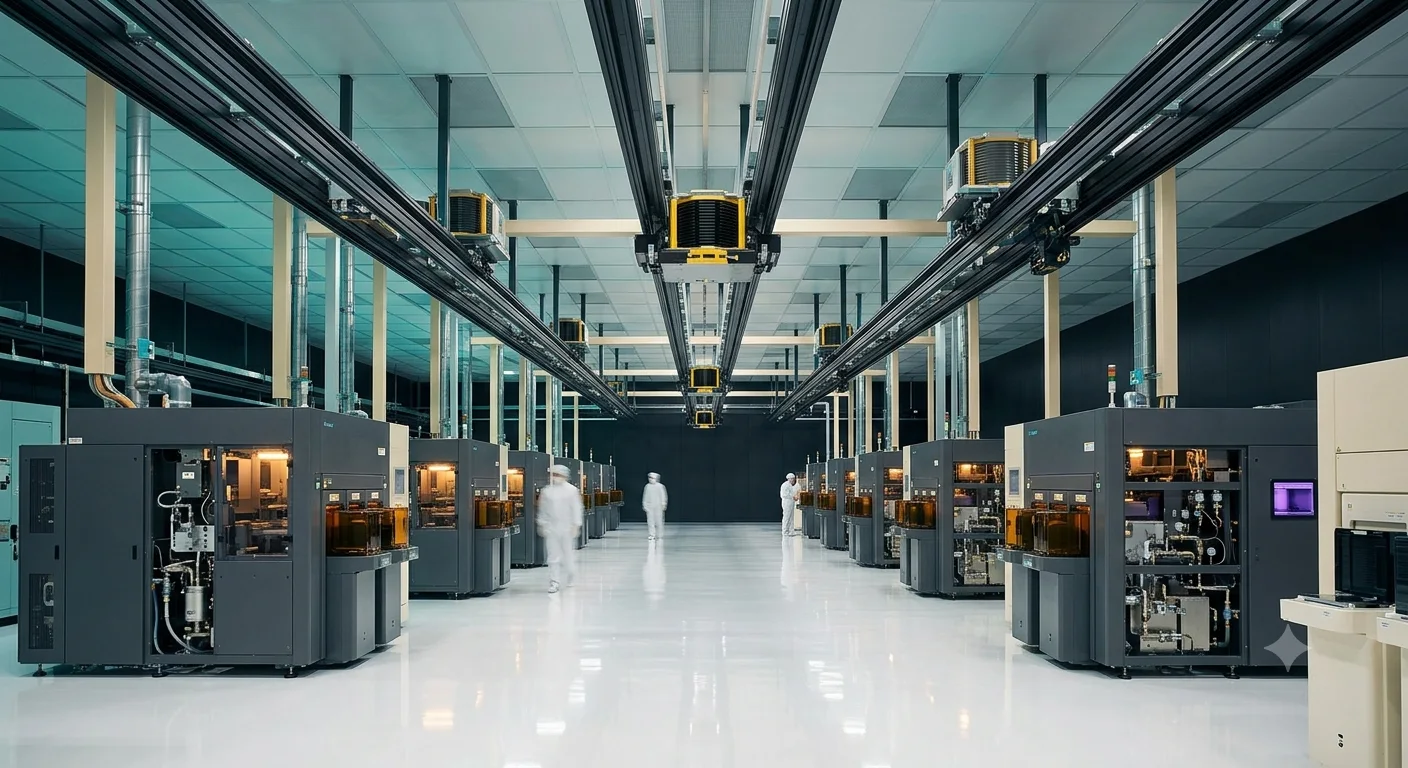

英伟达画出 GPU 的设计图,但把几百亿个晶体管真正做进指甲盖大小的硅片里,是另一群公司的事。芯片制造(晶圆代工)是人类工业能力的天花板:在一根头发丝直径的万分之一尺度上施工,一天出货几万片,良率还要做到九成以上。
理解这个环节,最好的办法还是跟着产品走一遍——这次的主角是一片晶圆。
一片晶圆的三个月
八道工序里藏着这门生意的全部关键词:光刻决定精度上限,循环次数决定周期和成本,良率决定生死。一片晶圆上几百颗 die,坏一颗就少卖一颗钱——所以每家代工厂真正的核心机密不是设备(设备大家都买得到),而是把良率磨上去的工艺配方与经验数据。
为什么这么难
三个数字建立直觉:
- 精度:先进制程的晶体管栅极只有几纳米宽,相当于在指甲盖上建一座有几百亿个路口的城市,且每个路口误差不能超过几个原子。
- 设备:一台最先进的 EUV 光刻机造价数亿美元,重 180 吨,全球只有荷兰 ASML 一家能造——它自己就是一条产业链(蔡司的镜头、通快的激光器)。
- 资本:一座先进制程晶圆厂投资 200 亿美元起步,而且技术每两三年迭代一轮,跟不上就出局。

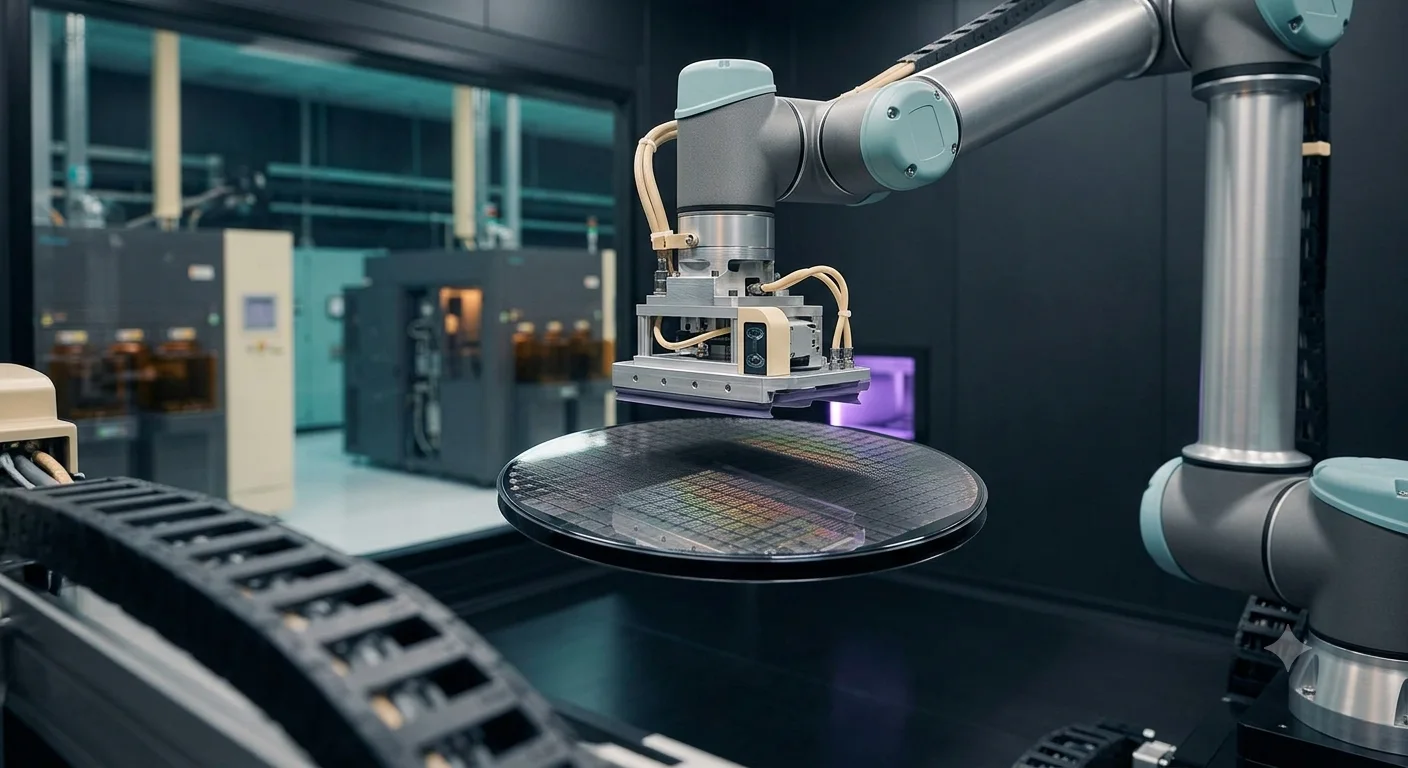

- 1晶圆 — 彩色格子是一颗颗未来的裸片
- 2真空端拾器 — 从背面吸住,正面永不接触
- 3机械臂 — 全程机器搬运,人手不碰晶圆
- 4线缆拖链 — 机械臂的动力与神经沿它走线
这三个数字叠加的结果是极端的赢家通吃:全球能做最先进制程的公司,只剩下三家。
代工模式:分工如何炼成
芯片行业最重要的组织创新,是把「设计」和「制造」拆开:
| 角色 | 干什么 | 代表公司 |
|---|---|---|
| Fabless 设计公司 | 只画图纸,不建厂 | 英伟达、AMD、苹果 |
| Foundry 代工厂 | 只造芯片,不做自有品牌 | 台积电、三星、英特尔代工 |
| 设备商 | 卖「印钞机」给代工厂 | ASML、应用材料、东京电子 |
| 材料商 | 光刻胶、特种气体、硅片 | 信越、JSR、胜高 |
这个分工让设计公司轻资产快速创新,让代工厂用全行业的订单摊薄天价资本开支——台积电一家为几百家设计公司代工,规模优势滚雪球。它也造就了整条 AI 产业链最集中的单点:先进算力芯片,几乎全部出自台积电的产线。这种集中度既是效率的极致,也是整个行业最大的供应链风险,「产能分散化」因此成了各国政府愿意补贴千亿美元的议题。
与其他环节的接口
晶圆厂产出的裸 die 并不是终点:它们要送进先进封装产线,与 HBM 组装成完整的算力引擎——那正是「GPU」与「HBM」两页拆解的 CoWoS 世界。封装产能(而非晶圆产能)在过去几年反复成为 AI 芯片出货的瓶颈,这也是「先进封装」从幕后走到聚光灯下的原因。
